SIMPLEST RIB For PUXING SUICOM WEIERWEI

Selamat Hari Raya Nyepi Tahun Baru Saka 1933 bagi yang merayakannya... khususnya buat rekan se-hobby YB0AA - OM IGK Manila, YB9BOB - OM W.Pande Sudirta SH, YC9CT - OM I Made Jhon Tony dan kawan FB-ku sekaligus teman di aktifitas... Adi Nana Doank... :)
Selagi liburan dan banyak waktu senggang... lagi-lagi saya tambahkan posting yang sama dan mudah-mudahan tidak membosankan..

Karena setelah berhasil memprogram radio HT dan Rig dengan RIB yang sangat sederhana itu saya tertarik untuk mencobanya ke radio lain seperti SUICOM dan WEIERWEI.
Pada awalnya muncul error... naum setelah diteliti secara bertahap.. ternyata stereo plug mengalami short circuit, kemungkinan akibat saya kikir salah satu sisinya agar dapat masuk ke Radio HYT... tahu sendiri kan jarak antar plug (female) terlalu dekat.

RIB PCB
PCB Simplest RIB

WEIERWEI
HT SUICOM WEIERWEI

Select language
Open Program

Untuk pemrograman SUICOM dan WEIERWEI biasanya saya pilih PX777/328 CH128+2Tone.

Reading_jpg
Proses pembacaan codeplug

Writing_jpg
Proses penulisan codeplug

SIMPLE RIB SUICOM

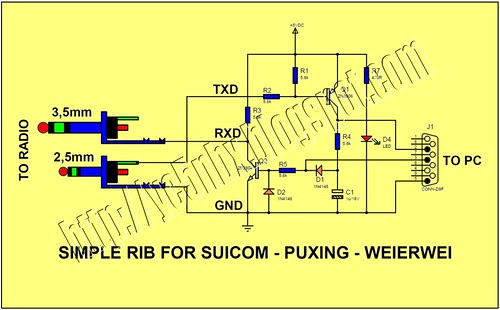

Schematic Simplest RIB For SUICOM PUXING WEIERWEI


Salam de yc5nbx
Selengkapnya……

HOMEBREW REPEATER With GM338

Artikel ini sama dengan artikel sebelumnya tentang pembuatan repeater sendiri, hanya transceivers.nya saja yang membedakan.
Di postingan kali ini radio yang dipergunakan masih dari keluarga Motorola dengan model / tipe yang lebih muda/tergolong masih baru.
Sementara COR yang saya pakai versi#3 (TOT dan Release TOT), Antena mempergunakan Diamond F-23H.
Untuk men-setting frequency dan lainnya memakai software CPS R06.09.06, sedangkan Radio Interfacenya tetap memakai RIB yang sebelumnya saya pakai untuk radio HYT, SUICOM, WEIERWEI di postingan yang lalu.

GM338 Repeater Homebrew
tampak semrawut....

GM338 Display
tampak depan GM338

Acc Conection Plan
ACC Connector GM338

pada radio GM338, Accessories connector.nya memiliki 20 pin, tidak seperti pada GM300 atau GM3188. Meskipun jumlah pin.nya 20, namun connector dengan pin 16 tetap masih dapat dipergunakan. sehingga jika connector tersebut dihubungkan, maka akan terlihat sisa connector pada sisi sebelah kiri dan kanan .... tidak "ketemu" .

Berikut adalah table penjelasan dari fungsi masing masing pin :

gm338 connector pin function page1
gm338 connector pin function page2

screenshot
Snapshot : Setting Frequency dll.

Ini dia Simplest Radio Interface GM338 :
RIB GM 338

salam de yc5nbx
Selengkapnya……

Rabu, 02 Maret 2011

Simplest RIB For MOTOROLA Mag OnE A8

Video capture pemrograman/setting frequency, tone, power dan lainnya seperti berikut ini adalah menggunakan Radio Interface yang sama seperti pada artikel sebelumnya ketika saya berhasil mencoba untuk radio produk HYT TC-500 dan HYT TC-700.

Yang membedakan adalah konfigurasi pin-out pada Stereo plug, untuk TXD dan RXD serta GND saja (terpisah). Pada Motorola Mag One A8, stereo plug yang dipergunakan menggunakan ukuran 2,5mm atau kalau kita lihat pada penutupnya (karet penutup) disana jelas terlihat symbol Microphone.
Sedangkan jika kita mengacu pada schematic original dari buku service manualnya tertulis 3,5mm (salah) atau sengaja ya..?? lihat gambar schematic paling bawah..!



Read progres menu_jpg

Configuration menu_jpg


Schematic Simple RIB Mag One A8_jpg

Programming Cable PMDN4043_R
Schematic (asli) diambil dari Service Manual

Diagram penggunaan USB to TTL Serial untuk program Radio Mag One A8

Salam lagi... de yc5nbx / 7 es 73
Selengkapnya……

Selasa, 01 Maret 2011

SIMPLEST RIB FOR HYT TC-500 and HYT TC-700

RIB Sederhana alias murah dan meriah, dapat dibuat oleh siapa saja yang ingin memprogram ulang Radio (HT), namun belum memiliki Radio Interface Box.
Karena RIB ini hanya terdiri dari 2 buah transistor dan beberapa komponen pasif, sangat simple..!, namun cukup serba guna, setidaknya beberapa radio (HT) telah berhasil dibaca (Read codeplug) maupun ditulis oleh PC melalui Interface ini.

Sebut saja HYT TC-500 dan TC-700, Mag One A8, GP2000, GM3138, GM338 , dan radio type lain yang belum saya sebut juga kemungkinan besar dapat di pakai.

Sayangnya saya belum punya radio yang belum saya sebut tadi.. hahaha..

Berikut snapshot rib.nya...

Schematic Simple RIB TC-700s
Schematic RIB sederhana

RIB Layout
Layout Componen RIB Sederhana

RIBs
Beberapa contoh RIB sederhana

Simple RIB Test
RIB "sangat" sederhana

Jika ada kesulitan dalam pembacaan keterangan gambar/gambar kurang jelas, silahkan tinggalkan pesan di komentar dan email Anda.. Insya Allah saya akan kirimkan gambar yang lebih jelas lagi.. bial perlu file PCB originalnya akan sy kirimkan.


Salam, de yc5nbx es 73 Selengkapnya……
