Sabtu, 03 Desember 2011

KENWOOD TM-271 COS PIN OUT

Dari tadi malam sampai saat ini balikpapan digusur hujan terussss... tapi smoga gak banjir.

Dan daripada bengong di QTH (1 16.212"S - 116 51.299"E ) ... iseng" ngoprek radio kenwood TM-271 (lagi" radio pinjaman :) ).
Sebetulnya ini sekaligus menjawab "pertanyaan" dari seorang kawan di sebuah milist dan siapa tahu ada kawan" lain yang juga membutuhkan informasi ini.

CTCSS TM-271 PIN OUT
Posisi COS Pin Out Kenwood TM-271 (R268)

AFM berada pada Pin 50 (IC101) menuju ke Resistor R268 lalu ke Gate Q252 dan Q253.

Hasil pengukuran :

RX (CTCSS detect) = 4.9V
Standby = 0V


TM-271 PCB TOP DETAIL
Vias dari Pin50 IC101 ke R268 (Top View)

TM-271 PCB BOTTOM
AFM Trace Pin 50 IC101 (Bottom View)

Sekian dulu infonya... semoga bermanfaat.


73's de yc5nbx
Selengkapnya……

Jumat, 11 November 2011

eQSO SERVER PMR

eQSO SERVER TEST
Screen capture eQSO Server Test

Terima kasih Mbak Yati YC9YDQ udah mau bantu uji coba eQSO versi PMR... meskipun delaynya cukup besar tp Modulasinya tetap Loud and Clear..(istilah Report utk di RoIP)
Maklum sementara ini msh pakai koneksi 1Mbps itupun juga buat rame"...

Mudah"an setelah jaringan FO selesai akan lebih stabil lagi..
Selengkapnya……

Jumat, 30 September 2011

SIMPLE AUTOMATIC JAMMER CONTROLLER



Menyimak dari judulnya terkesan arogan ya..?
Tapi sepanjang dipergunakan untuk keperluan yang semestinya sih sebetulnya sangat membantu.
Mainan ini sebetulnya atas permintaan seorang kawan dan lagi" melalui email, yang intinya minta dibuatkan sebuah rangkaian "Otomatis Dubling" yang simple.

Prinsip kerjanya kurang lebih seperti ini :

Rangkaian ini memiliki 1 Input berupa COS (Active High) dan 1 Output berupa PTT(Active Low).
Sedangkan Transceiver yang dipergunakan boleh merk apa saja.
Ketika alat ini telah dihubungkan dengan terminal COS dan PTT tentunya power supply 12V s/d 13,8V juga sudah diaktifkan, maka bila Transceiver ini menerima signal, maka seketika itu juga langsung melakukan Transmit dengan durasi tertentu yang dapat diatur melalui Trimpot dan akan berhenti Transmit juga dengan durasi (interval) tertentu.
Selama Transceiver ini masih menerima signal maka Transceiver ini juga akan melakukan Transmit secara berulang-ulang.
Transceiver ini akan berhenti Transmit ketika pada frequency tersebut telah "Clear"...

Tetapi saran saya sebelum alat ini diaktifkan, ada baiknya diberikan sedikit saran dan nasihat kepada mereka yang mungkin tidak tahu bahwa pada frequency tersebut memang tidak boleh dipergunakan secara bebas.
Sehingga bagi siapa saja yang memakai alat ini tidak dianggap/dinilai arogan, sok, belagu..apalagi yaaa...?? :)


Salam
de yc5nbx / 7 n 73s Selengkapnya……

Senin, 15 Agustus 2011

COS PIN OUT ICOM IC-V8

Beberapa bulan yang lalu, ada seorang kawan dari negeri tetangga yang menanyakan "Terminal COS" untuk radio portable Icom model IC-V8.

Sulit rasanya untuk memberikan "jawaban" yang benar, karena radio yang akan dijadikan bahan oprekan sudah tidak "bernyawa" lagi.. :D

Hanya dengan bantuan service manual, akhirnya ketemu juga terminal yang dicari.

ICOM V8 PCB BOTTOM
penampakan ICOM IC-V8

schematic icom ic-v8
Schematic (AF-Mute)

Garis/Line berwarna biru : adalah AF-Mute, dimana dalam kondisi RX (TPL/DPL) Tegangan akan mencapai sekitar 6VDC. Sedangkan jika kondisi Standby Tegangan menjdai 0VDC

ICOM V8 PCB BOTTOM
Posisi Trace PCB untuk COS

Trace PCB berwarna Merah adalah lokasi dimana jumper untuk COS dapat dikeluarkan.


Semoga bermanfaat, buat kawan" yang memerlukan.. :)

Salam 73 de yc5nbx

Selengkapnya……

Selasa, 19 Juli 2011

KENWOOD TM-271A Programming

tm-271a display
Display TM-271A

Kenwood TM-271A selain dapat diprogram melalui tombol yang berada di Panel bagian depan juga dapat di program dengan bantuan Software MCP-1A.

RIB yang dipakai untuk radio ini cukup menggunakan 2 transistor saja, seperti yang pernah saya posting sebelumnya... :)

RIB TM-271A KENWOOD

Seperti biasa, pertama kali tentukan default Port nya :

Port Select

Kemudian lalukan perintah Read, jika tidak menemukan masalah... maka pada layar akan tampil pop-up Read dengan progress bar hingga komplit 100%

Read Progress

Seperti pada menu programming software lain.. tentunya disediakan beberapa menu untuk merubah paramaeter yang ada seperti Frequency, Tone, Power Output dan lain"..

Setting Freq etc

Untuk menyelesaikan seluruh perubahan / pengaturan dan menyimpannya kedalam memory radio... tinggal klik Write>> Selesai.


Salam de yc5nbx/7
Selengkapnya……

Minggu, 19 Juni 2011

ICOM IC-2200H Programming Cable

Meskipun sudah tergolong kuno, namun saya percaya bahwa posting ini setidaknya akan memberikan sedikit informasi, bagi kawan-kawan yang sebelumnya pernah mengirimkan pertanyaan namun belum dapat saya jawab pada saat itu.

Alhamdulillah, kawan di lokasi portable 7 sudi meminjamkan radio ini sebagai bahan uji coba.. dan berikut snapshot dari pemrograman radio ICOM model IC-2200H :

clone_ok

Clone_Progress

Write_menu

RIB_IC-2200H
Interface ICOM IC2200H

Selamat mencoba semoga berhasil

Salam 73 de yc5nbx Selengkapnya……

Rabu, 11 Mei 2011

COS PINOUT ICOM IC-2200H

Beberapa waktu yang lalu ada seorang kawan yang menanyakan via email mengenai COS untuk Radio ICOM model IC-2200H. COS tersebut harus dapat mendeteksi Signal CTCSS / DCS.

Signal ini memiliki logika 1 = +5V dalam kondisi Standby dan logika 0 = 0V dalam kondisi menerima signal dengan Tone yang sesuai.

Berikut oret-oretan dimana posisi terminal / trace COS tersebut dapat di ambil.

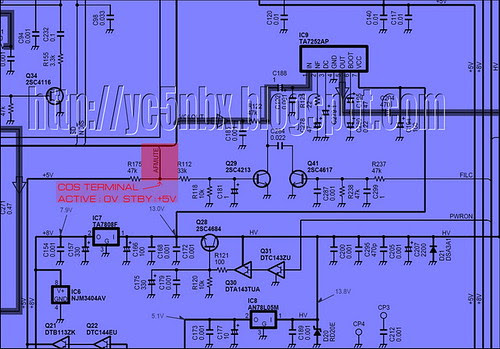

Sch_AFMUTE_ic-2200h
Schematic AFMUTE ICOM IC-2200H

AFMUTE / COS berada pada pertemuan terminal IC2 (CD4094) Pin-4, R175 dan R112.

PCB_AFMUTE_TRACE_IC-2200H
Jalur PCB / Trace untuk COS

ICOM IC-2200H Inside_Top
Posisi IC2

Sengaja saya tidak sertakan Foto hasil pen-jumper-an karena belum punya solder yang sesuai. Ok, sementara itu dulu..semoga bermanfaat bagi yang membutuhkan. Salam de yc5nbx/7
Selengkapnya……

Selasa, 05 April 2011

REPEATER LINK CONTROLLER

Diagram block berikut adalah merupakan repeater standart/basic yang ditambahkan dengan sebuah radio "TRX" (Transceiver).
Dimana Transceiver ini berfungsi sebagai Radio Link/penghubung dengan repeater lain agar jarak komunikasi dapat semakin terjangkau..

Pada umumnya TRX ini bekerja pada mode Duplex, meskipun dengan mode Simplex juga sering dijumpai (tergantung kebutuhan dan konfigurasinya sih... :-) )

Repeater Link Diagram


Diagram Block,Repeater Link,Controller,COR
Block Diagram

Schematic,Repeater Link,Controller,COR
Wiring Repeater Link c/w simple dtmf rc

Gambar diatas, adalah pengkabelan secara lengkap konfigurasi repeater link yang terdiri dari Receiver (input) Transmitter (output) Transceiver (input/output) dan dtmf remote control serta COR Repeater Link.

COR LINK PCB soldermask
PCB green soldermask ( solder resist) agar tidak mudah korosi

Layout,PCB,COR,Repeater,Link,Controller
PCB COR Repeater Link test-1

Simulasi/pengetesan COR Repeater Link pada kondisi TRX menerima signal, kemudian memberikan perintah Transmit kepada TX.


Layout,PCB,COR,Repeater,Link,Controller
PCB COR Repeater Link test-2

Simulasi/pengetesan COR Repeater Link pada kondisi RX menerima signal, kemudian memberikan perintah Transmit kepada TX dan TRX.

Gambar schematic dan pcb untuk saat ini masih belum selaras dalam penulisan urutan labelingnya, tapi jika Anda tertarik ingin memiliki gambarnya silahkan tinggalkan email di komentar.

Salam de yc5nbx
Selengkapnya……

Jumat, 04 Maret 2011

SIMPLEST RIB For PUXING SUICOM WEIERWEI

Selamat Hari Raya Nyepi Tahun Baru Saka 1933 bagi yang merayakannya... khususnya buat rekan se-hobby YB0AA - OM IGK Manila, YB9BOB - OM W.Pande Sudirta SH, YC9CT - OM I Made Jhon Tony dan kawan FB-ku sekaligus teman di aktifitas... Adi Nana Doank... :)
Selagi liburan dan banyak waktu senggang... lagi-lagi saya tambahkan posting yang sama dan mudah-mudahan tidak membosankan..

Karena setelah berhasil memprogram radio HT dan Rig dengan RIB yang sangat sederhana itu saya tertarik untuk mencobanya ke radio lain seperti SUICOM dan WEIERWEI.
Pada awalnya muncul error... naum setelah diteliti secara bertahap.. ternyata stereo plug mengalami short circuit, kemungkinan akibat saya kikir salah satu sisinya agar dapat masuk ke Radio HYT... tahu sendiri kan jarak antar plug (female) terlalu dekat.

RIB PCB
PCB Simplest RIB

WEIERWEI
HT SUICOM WEIERWEI

Select language
Open Program

Untuk pemrograman SUICOM dan WEIERWEI biasanya saya pilih PX777/328 CH128+2Tone.

Reading_jpg
Proses pembacaan codeplug

Writing_jpg
Proses penulisan codeplug

SIMPLE RIB SUICOM
Schematic Simplest RIB For SUICOM PUXING WEIERWEI


Salam de yc5nbx
Selengkapnya……

HOMEBREW REPEATER With GM338

Artikel ini sama dengan artikel sebelumnya tentang pembuatan repeater sendiri, hanya transceivers.nya saja yang membedakan.
Di postingan kali ini radio yang dipergunakan masih dari keluarga Motorola dengan model / tipe yang lebih muda/tergolong masih baru.
Sementara COR yang saya pakai versi#3 (TOT dan Release TOT), Antena mempergunakan Diamond F-23H.
Untuk men-setting frequency dan lainnya memakai software CPS R06.09.06, sedangkan Radio Interfacenya tetap memakai RIB yang sebelumnya saya pakai untuk radio HYT, SUICOM, WEIERWEI di postingan yang lalu.

GM338 Repeater Homebrew
tampak semrawut....

GM338 Display
tampak depan GM338

Acc Conection Plan
ACC Connector GM338

pada radio GM338, Accessories connector.nya memiliki 20 pin, tidak seperti pada GM300 atau GM3188. Meskipun jumlah pin.nya 20, namun connector dengan pin 16 tetap masih dapat dipergunakan. sehingga jika connector tersebut dihubungkan, maka akan terlihat sisa connector pada sisi sebelah kiri dan kanan .... tidak "ketemu" .

Berikut adalah table penjelasan dari fungsi masing masing pin :

gm338 connector pin function page1
gm338 connector pin function page2

screenshot
Snapshot : Setting Frequency dll.

Ini dia Simplest Radio Interface GM338 :
RIB GM 338

salam de yc5nbx
Selengkapnya……

Rabu, 02 Maret 2011

Simplest RIB For MOTOROLA Mag OnE A8

Video capture pemrograman/setting frequency, tone, power dan lainnya seperti berikut ini adalah menggunakan Radio Interface yang sama seperti pada artikel sebelumnya ketika saya berhasil mencoba untuk radio produk HYT TC-500 dan HYT TC-700.

Yang membedakan adalah konfigurasi pin-out pada Stereo plug, untuk TXD dan RXD serta GND saja (terpisah). Pada Motorola Mag One A8, stereo plug yang dipergunakan menggunakan ukuran 2,5mm atau kalau kita lihat pada penutupnya (karet penutup) disana jelas terlihat symbol Microphone.
Sedangkan jika kita mengacu pada schematic original dari buku service manualnya tertulis 3,5mm (salah) atau sengaja ya..?? lihat gambar schematic paling bawah..!



Read progres menu_jpg

Configuration menu_jpg


Schematic Simple RIB Mag One A8_jpg

Programming Cable PMDN4043_R
Schematic (asli) diambil dari Service Manual

Diagram penggunaan USB to TTL Serial untuk program Radio Mag One A8

Salam lagi... de yc5nbx / 7 es 73
Selengkapnya……

Selasa, 01 Maret 2011

SIMPLEST RIB FOR HYT TC-500 and HYT TC-700

RIB Sederhana alias murah dan meriah, dapat dibuat oleh siapa saja yang ingin memprogram ulang Radio (HT), namun belum memiliki Radio Interface Box.
Karena RIB ini hanya terdiri dari 2 buah transistor dan beberapa komponen pasif, sangat simple..!, namun cukup serba guna, setidaknya beberapa radio (HT) telah berhasil dibaca (Read codeplug) maupun ditulis oleh PC melalui Interface ini.

Sebut saja HYT TC-500 dan TC-700, Mag One A8, GP2000, GM3138, GM338 , dan radio type lain yang belum saya sebut juga kemungkinan besar dapat di pakai.

Sayangnya saya belum punya radio yang belum saya sebut tadi.. hahaha..

Berikut snapshot rib.nya...

Schematic Simple RIB TC-700s
Schematic RIB sederhana

RIB Layout
Layout Componen RIB Sederhana

RIBs
Beberapa contoh RIB sederhana

Simple RIB Test
RIB "sangat" sederhana

Jika ada kesulitan dalam pembacaan keterangan gambar/gambar kurang jelas, silahkan tinggalkan pesan di komentar dan email Anda.. Insya Allah saya akan kirimkan gambar yang lebih jelas lagi.. bial perlu file PCB originalnya akan sy kirimkan.


Salam, de yc5nbx es 73 Selengkapnya……

Senin, 28 Februari 2011

Program Radio HYT TC-500 dan TC-700

Mencoba memprogram Radio (HT) produk HYT type TC-500 dan TC-700 yang sempat terhenti beberapa bulan, karena selalu gagal dalam proses membaca codeplug. Mencari solusi melalui search engine-pun tidak banyak membantu... yang ada hanya informasi mengenai pin-out kabel programnya saja. Namun sekarang semua telah terjawab. Dalam "perjalannya" saya telah membuat beberapa RIB yang cocok untuk pemrograman, namun hanya ada satu yang berhasil... dan yang membuat saya tersenyum justru RIB yang paling sangat sederhana, hanya membutuhkan 2 transistor saja dan beberapa komponen pasif.

Berikut screenshot dari software HYT TC-700 E-V2.16 :

HYTTC700_jpg


HYT TC-700-Reading_jpg



HYT TC-700-Key Assignment_jpg


HYT TC-700-Save As_jpg

Untuk Kabel Data silahkan lihat disini.


salam 73 de yc5nbx Selengkapnya……
